ЧПУ профессиональный 3 оси TB6560 Драйвер шагового двигателя

С ЖК-дисплеем, панелью управления и алюминиевой коробкой

Посылка включает в себя:

1 х Профессиональный ЧПУ 3 оси TB6560 шаговый драйвер HY-TB3-HH  С дисплеем, контрольной панелью и алюминиевой коробкой

1 х Встроенная панель управления (стандартная версия)

1 х Встроенная панель дисплея (Универсальная)

1 x параллельный кабель LPT

1 х компакт-диск с драйверами

Описание:

  1. Последний шаговый Драйвер 3-го поколения TB6560 был обновлен доИнтеллигентая (ый), профессиональныйИПромышленного уровняПривод, установленныеRe-проектированиеПечатные платы,ВстраиванияИнтеллигентая (ый)ПамятьЧип(Профессиональная версия) и обновление внешних ручных инструментов управления (панель управления и панель дисплея).
  2. На самом деле, 3-го поколения TB6560 Шаговые драйверы имеют два типа версий, один являетсяСтандартная версия, И другой являетсяПрофессиональная версия. По сравнению со стандартной версией, профессиональная версия в основном имеет две больше функций, чем стандартная версия, одна является“Функция записи g-кода компьютера", И другой является"Ручная функция Программирование". За исключением этих двух функций, эти два типа версий не имеют других различий.
  3. Во-первых, оба из этих двух типов версий обновили свои платы PCB, перепроектирование платы PCB позволит избежать TB6560 Чип на плате легко дуется, как и предыдущая версия.
  4. Со встроенным интеллектуальным чипом памяти, профессиональная версия этого 3-го поколения 3 оси TB6560 шагового драйвера может легко записывать g-код, работающий на по с ЧПУ(Например, Mach3, EMC2, KCAM4 и т. Д.) Компьютера, а затемПовторите записанный g-кодЧтобы шаговый двигатель мог работать без компьютера.
  5. Кроме того, усовершенствованные внешние ручные инструменты управления (панель дисплея и панель управления) в профессиональной версии могут использоваться не только для ручного управления шаговым двигателем, но и для ручного программирования g-кода. ВсеПрограммируемый вручную g-кодТакже будет записан на Встроенный интеллектуальный чип памяти, и тогда мы также можем легко запускать записанный g-код для управления шаговым двигателем. Учитывая, что функции записи кода компьютера достаточно для всех трех осей, работающих без компьютера, чтобы избежать повторения функции, функция ручного программирования в основном предназначена для одной оси, чтобы сделать линейное движение, поэтому три оси не могут быть запрограммированы вручную одновременно. Эта функция широко используется на работе, которая просто нужна одна ось, такие как RBI машина, конвейер и т. Д.
  6. В последнее время оба типа версий имеют полностью закрытыеОптической изоляциейИБиполярный измельчитель постоянного токаЧтобы обеспечить работу при низком уровне шума и вибрации и избежать ползучести на низкой скорости. Это очень подходит для езды на велосипеде на 2-фазный и 4-фазный гибрид шаговые двигатели.
  7. Одним словом, качества и функции нового 3-го поколения advanced 3 Axis TB6560 шагового драйвера революционизированы по сравнению с предыдущими версией. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различных пользователей на CNC DIY.
  8. Товар, который вы смотрите-3 оси Стандартный версия (TB3CD-S (вставка), Если вам нужны другие версии, пожалуйста, не стесняйтесь связаться с нами.



Особенности:

  1. Высокая производительность, экономичность.
  2. АвтоматическийПростое перегрузок по току сокращения.
  3. Для ручного управления шаговым двигателем оба стандартных и профессиональных водителя были оснащены панелью дисплея и панелью управления.
  4. Автоматически определяет как компьютер, так и панель управления, функции компьютера и панели управления можно переключать разумно друг для друга без каких-либо помех.
  5. Панель дисплея может в режиме реального времени отслеживать бегущий путь g-кода на компьютере или ввода с помощью панели управления, а затем полностью и одновременно отображать изменение каждого Axis '(X, Y, оси Z и т. д.) значения на экране.
  6. Обе стандартные версии и профессиональная версия совместимы с Mach2, Mach3 (по умолчанию), Linux CNC (EMC2), KCAM4 CNC программного обеспечения и т. Д.Кроме того, профессиональная версия также может автоматически отслеживать путь бегущего пути g-кода от программного обеспечения ЧПУ (например, mach3, EMC2, KCAM4 и т. д.) компьютера и записи g-кода в чип памяти; легко повторно запускать g-код для управления шаговыми двигателями без компьютера.
  7. Профессиональная версия также поддерживает ручное программирование через панель управления, при условии ввода необходимых значений на одной оси и записи их в чипе памяти драйвера, И затем выполнить эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используется на RBI машины, конвейер и так далее.
  8. Автоматическая обработка настроек инструментаНа оси X, Y, Z через панель управления, без поддержки компьютера.
  9. Совместим со всеми моторами с0.5A-3.5A(Пиковый) Номинальный ток, четыре типа регулируемого выходного тока могут быть установлены на плате водителя.
  10. 1, 2, 8, 16 регулируемое микроступенчатое управление, двигатели работают более точно и плавно.
  11. Защита от перегрузки, перегрузки по току, перенапряжения, перегрева во избежание повреждения компьютера и устройств.
  12. Полностью закрытая Оптическая изоляция и биполярный измельчитель постоянного тока для обеспечения работы моторов при низком уровне шума и вибрации, а также для предотвращения ползучести моторов на низкой скорости.
  13. С одним выходным портом ШИМ-сигнала 0-10 В для регулировки скорости и одним портом управления реле.
  14. 5 типов управления входом в ручном интерфейсе управления, чтобы установитьЛимит, Estop, настройка середины точки, настройка резака/Настройка инструментаИ т. д ..
  15. Охлаждающий алюминий и высокая интенсивность ПВХ коробка дизайнДля охлаждения и защиты платы водителя от повреждения от грязи, пыли или других жидкостей.



Электрические свойства (температура окружающей среды Tj = 25 C градусов):

Вход мощность

Источник питания постоянного тока 12-36 в

Выход ток

3A (пик 3.5A)

Подход

Биполярный постоянный ток PWM выход привода.

Приводной двигатель

42,57, 86 шаговый двигатель s, две фазы-4 фазы (4 провода, 6 проводов и 8 проводов шаговый двигатель)

Вес

Около 1,00 кг



Сегменты устанавливают таблицу:

В настоящее время

SW6

DW5

Буфера

SW4

SW3

Sub

SW2

SW1

100%

На

На

25%

На

На

1

На

На

75%

На

OFF

50%

На

OFF

2

На

OFF

50%

OFF

На

75%

OFF

На

8

OFF

OFF

25%

OFF

OFF

100%

OFF

OFF

16

OFF

На



Форма сигнала и время:

sm600-figure2

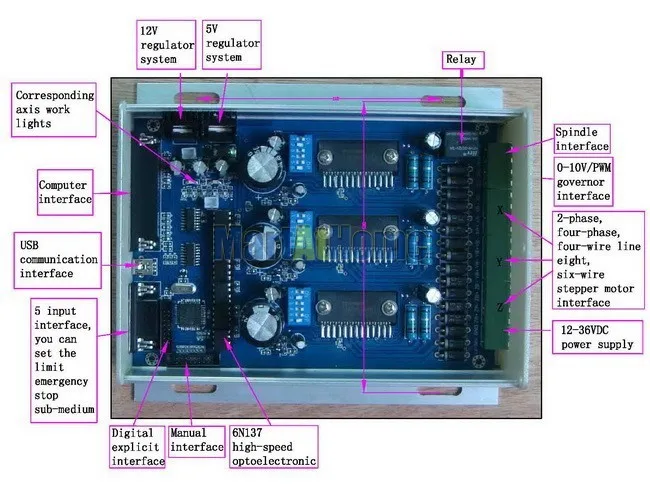

Функции интерфейса выходной мощности:

sm600-figure3



Инструкции и спецификации PCB:

sm603-figure5

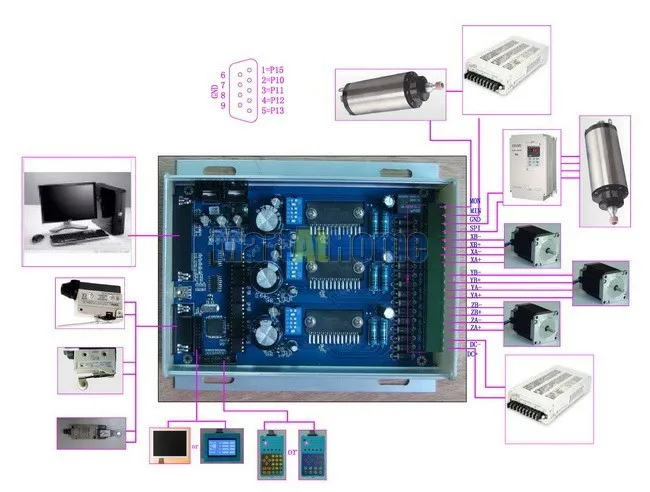

Схема подключения для справки:

sm603-figure6



Инструкция по эксплуатации:

SM607-figure6

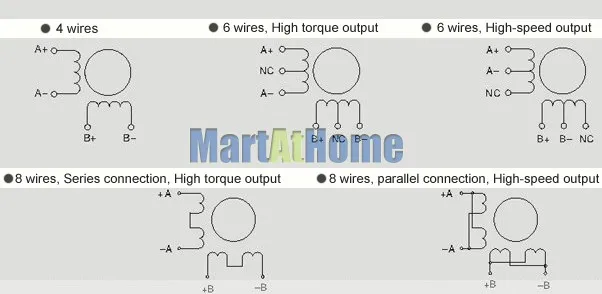

sm603-figure7sm603-figure8



Область применения:

  1. Для обработки различных форм.
  2. Для консультации, таких как марка, архитектурная форма, значок, табличка, демонстрационные доски, дверная пластина, украшение мебели и т. Д.
  3. Для резьбы портрета, пейзажа, рукописного ввода, запечатывания и т. Д.
  4. Подходит для любого малого и среднего автоматического оборудования с контроллером ЧПУ, например, X-Y-Z, маркировочные машины, лазерные резаки, гравировальные машины и устройства для выбора места.
